沉板USB插座C09是一種安全節電、帶USB接口的通用插座，是一種弱電電子產品。沉板USB插座C09包括插座主體，在所述插座主體上設有USB母座，在所述USB母座上設有聯動開關和USB插口。沉板USB插座C09在所述插座主體內設有充電器模塊，所述充電器模塊的輸入端與所述聯動開關的輸出端并聯，其輸出端的正負極與USB插口的電源端的正負極對應聯接，所述聯動開關的輸入端與電源連接。可能對于USB插座怎么焊接以及相關的產品參數大家很少去了解，所以接下來我給大家簡單介紹幾款產品吧!

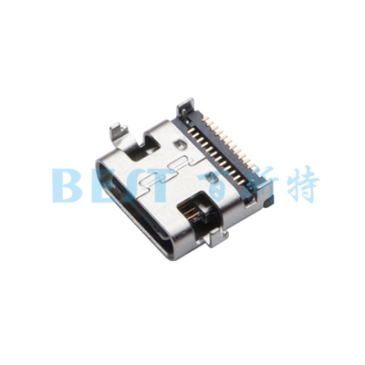

(1)USB插座USB-C-09 24PIN沉板

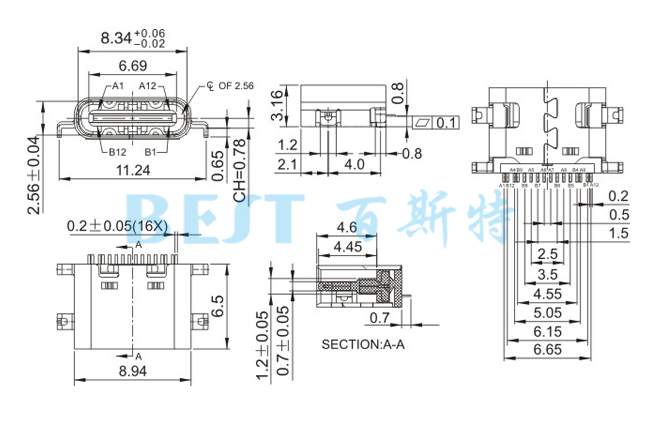

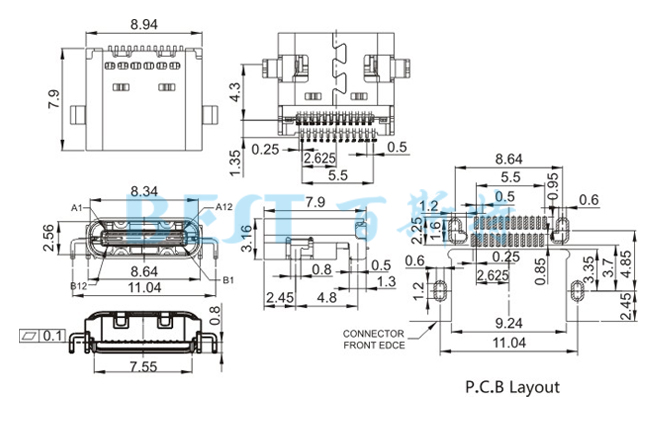

USB插座USB-C-09 24PIN沉板_參考圖紙：

USB插座USB-C-09 24PIN沉板_產品簡介：

USB-C-09 24PIN其連接方式為90°直插沉板式Type-C插座，而且Type-C接口插座端的尺寸約為8.3mm×2.5mm纖薄設計，數據傳輸速度達到10Gbit/秒，也是USB 3.1的標準。

USB插座USB-C-09 24PIN沉板_技術參數：

插拔力:5～20N

絕緣電阻:≥100MΩ

工作溫度：-30℃~85℃

壽命:10000次

分離:8～20N

接觸電阻:≤0.04Ω

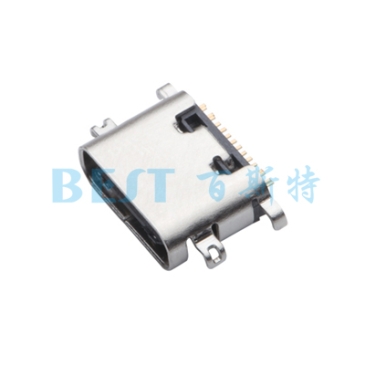

(2)USB插座USB-C-08 16PIN沉板

USB插座USB-C-08 16PIN沉板_參考圖紙：

USB插座USB-C-09 24PIN沉板_產品簡介：

USB-C-08 16PIN其連接方式為90°直插沉板式Type-C插座，而且Type-C接口插座端的尺寸約為8.3mm×2.5mm纖薄設計，數據傳輸速度達到10Gbit/秒，也是USB 3.1的標準。

USB插座USB-C-09 24PIN沉板_技術參數：

插拔力:5～20N

絕緣電阻:≥100MΩ

工作溫度：-30℃~85℃

壽命:10000次

分離:8～20N

接觸電阻:≤0.04Ω

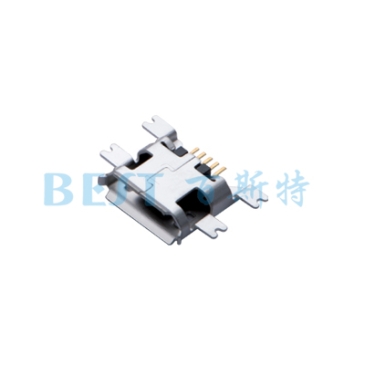

(3)USB插座USB-MC-001-07

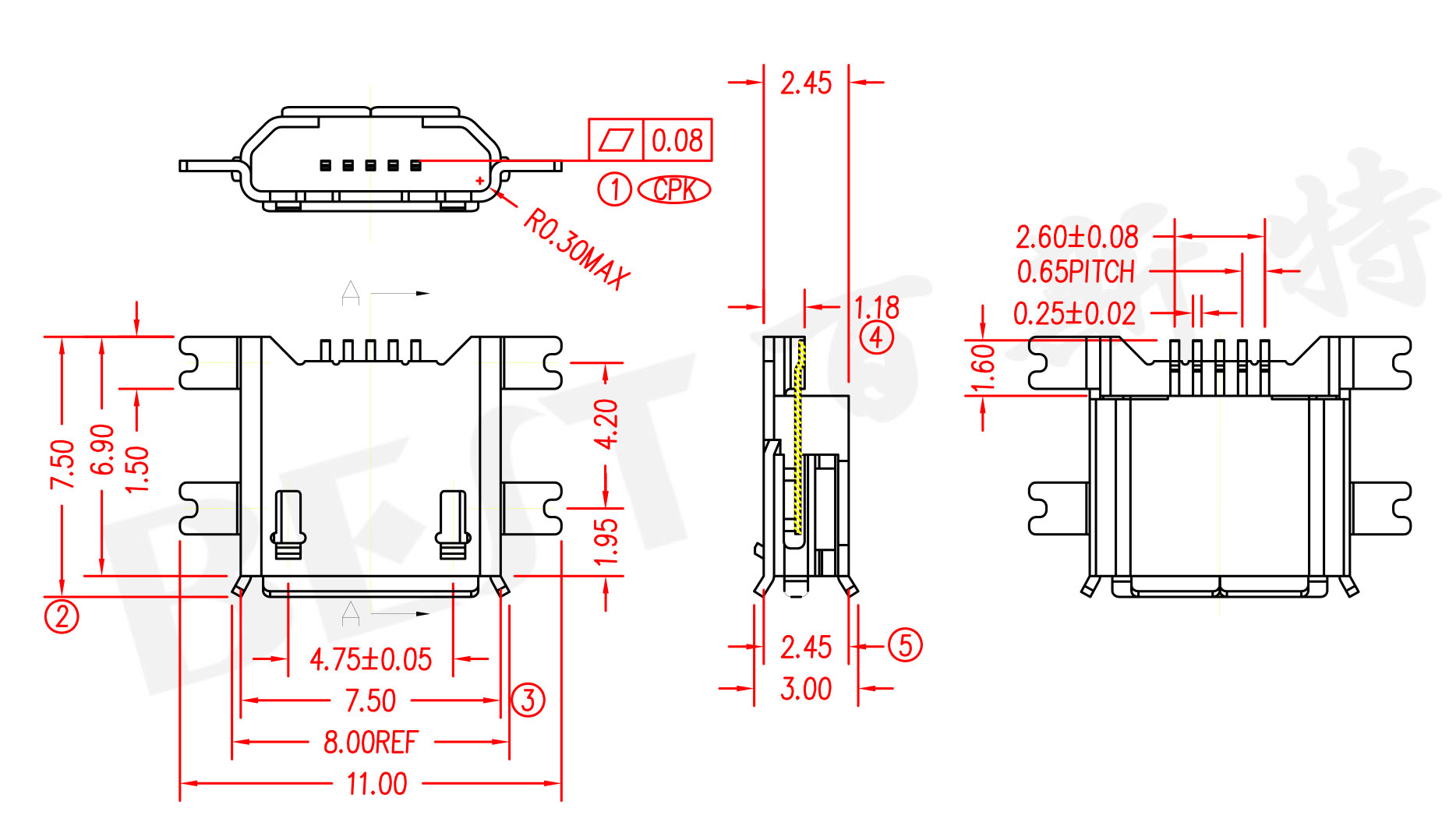

USB插座USB-MC-001-07_參考圖紙：

USB插座USB-MC-001-07_產品簡介：

USB插座USB-MC-001-07技術參數:接觸抗阻：≥30mΩ,絕緣抗阻：≤100MΩ,耐電壓：500V AC

USB插座USB-MC-001-07技術參數：

接觸抗阻：≥30mΩ

絕緣抗阻：≤100MΩ

耐電壓：500V AC

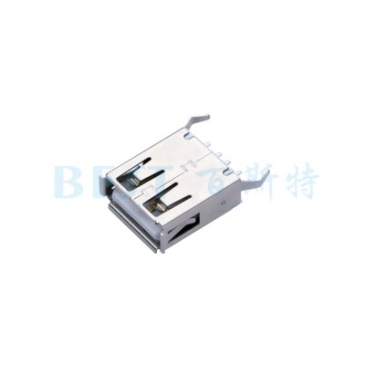

(4)USB插座USB-A-08

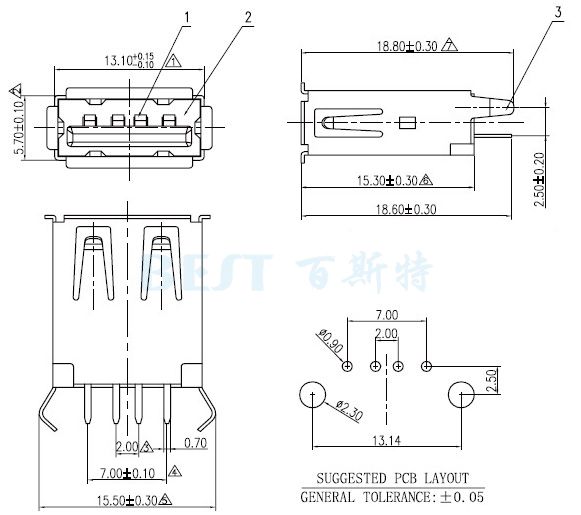

USB插座USB-A-08_參考圖紙：

USB插座USB-A-08_產品簡介：

USB插座USB-A-08大量使用于移動硬盤、計算機、平板、手機、投影儀等產品上面。

USB插座USB-A-08_技術參數：

接觸抗阻：≥30mΩ

絕緣抗阻：≤100MΩ

耐電壓：500V AC

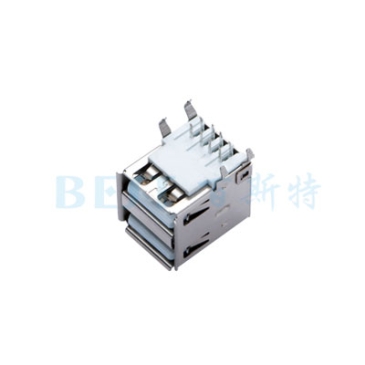

(5)USB插座USB-A2-01

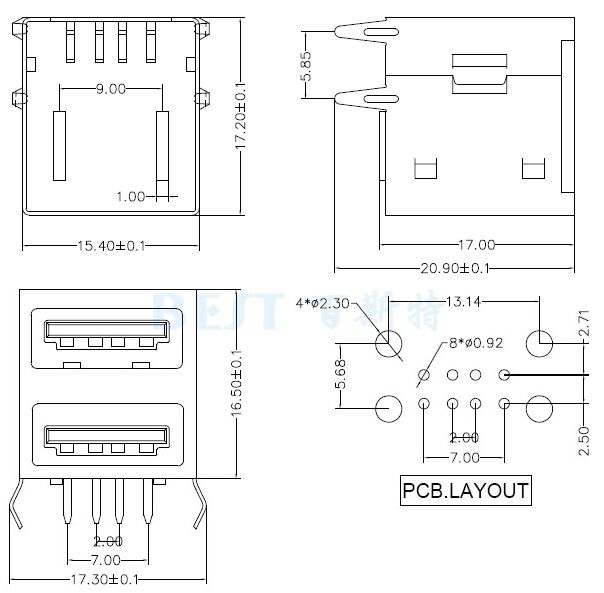

USB插座USB-A2-01_參考圖紙：

USB插座USB-A2-01_產品簡介：

USB插座USB-A2-01大量使用于移動硬盤、計算機、平板、手機、投影儀等產品上面。

USB插座USB-A2-01_技術參數：

接觸抗阻：≥30mΩ

絕緣抗阻：≤100MΩ

耐電壓：500V AC

以上就是關于常見的幾款沉板USB插座C09等產品的參數詳情介紹，根據USB插座的市場分類，主要可以分為以下這幾種：直通式USB插座、帶按鈕USB插座、自動通斷USB插座等。直通USB插座的特點是沒有按鈕，沒有指示燈或者帶指示燈的USB插座，成本較低。由于沉板USB插座C09市場還處于初期，對于沉板USB插座C09標準還未有完善的安全指標，使得市場內很多低價USB插座大多屬于直通USB插座，這種插座里面的USB直接與家庭電壓一直保持接觸，一直保持著運行，就相當類似于待機的電視，使得壽命大大減低，存在著較大的安全隱患。
